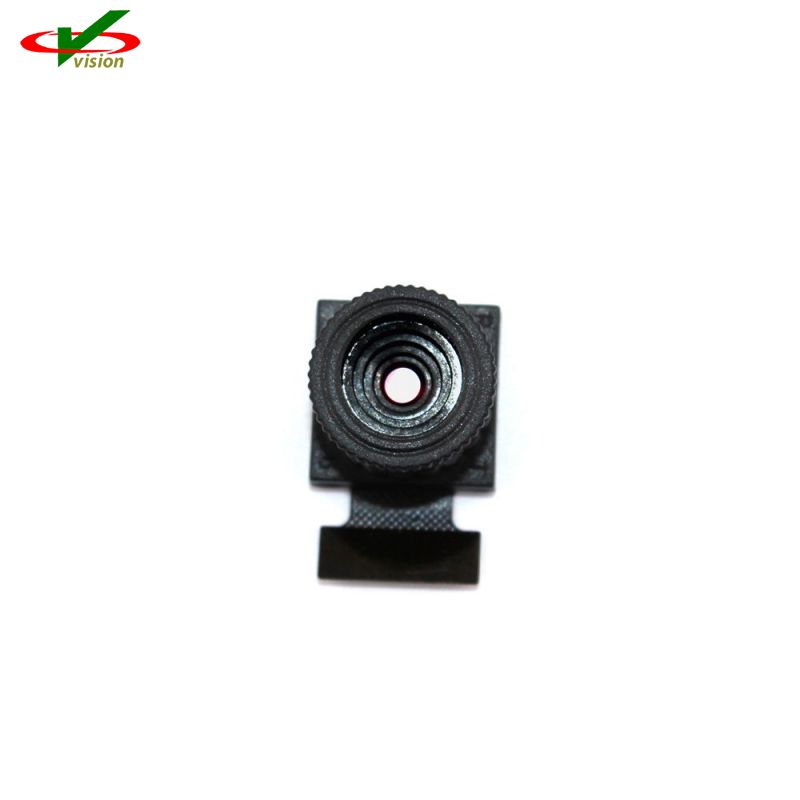

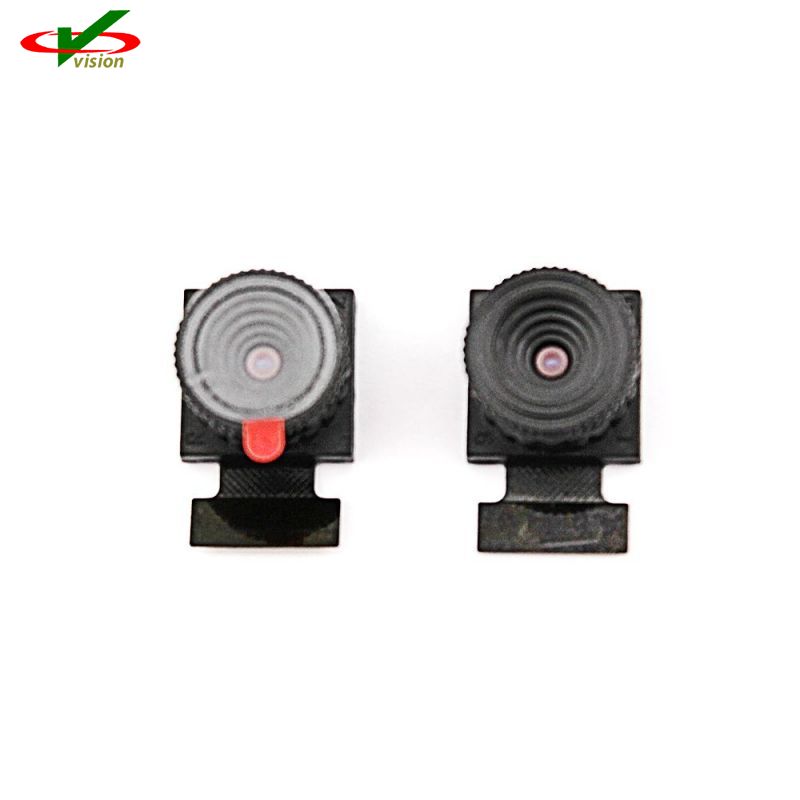

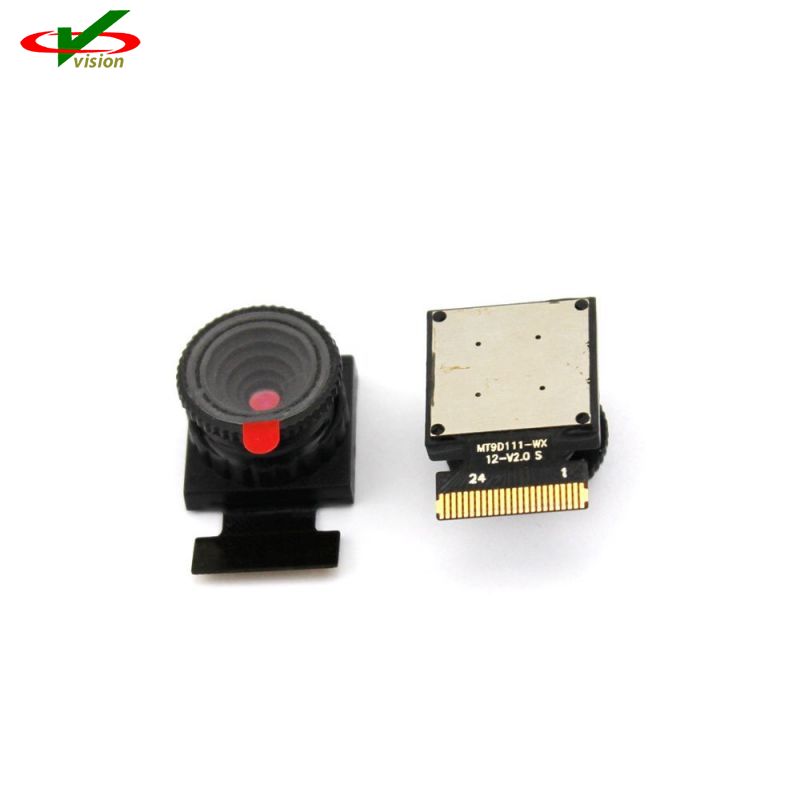

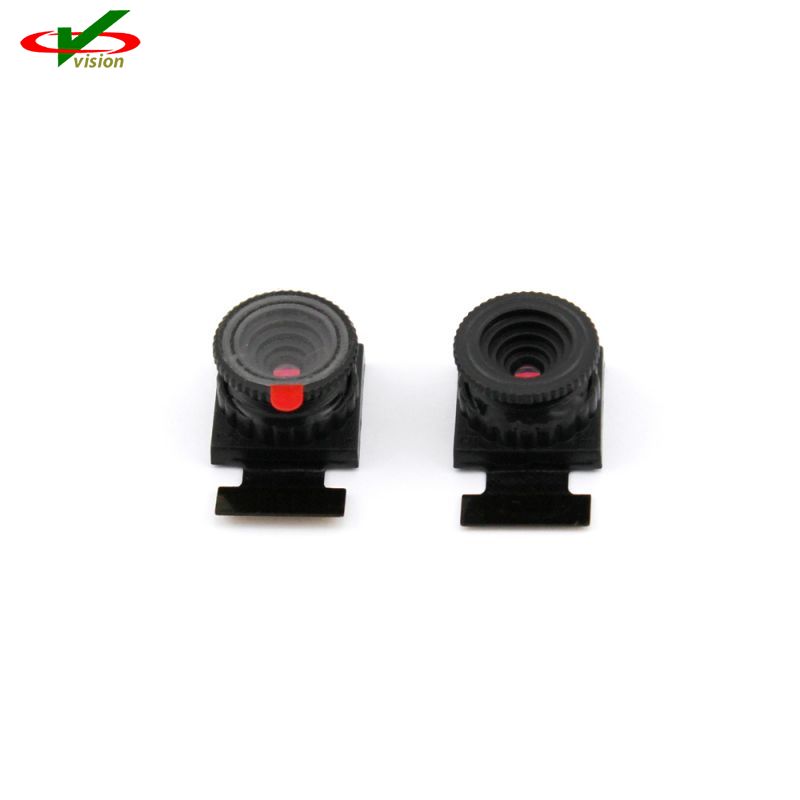

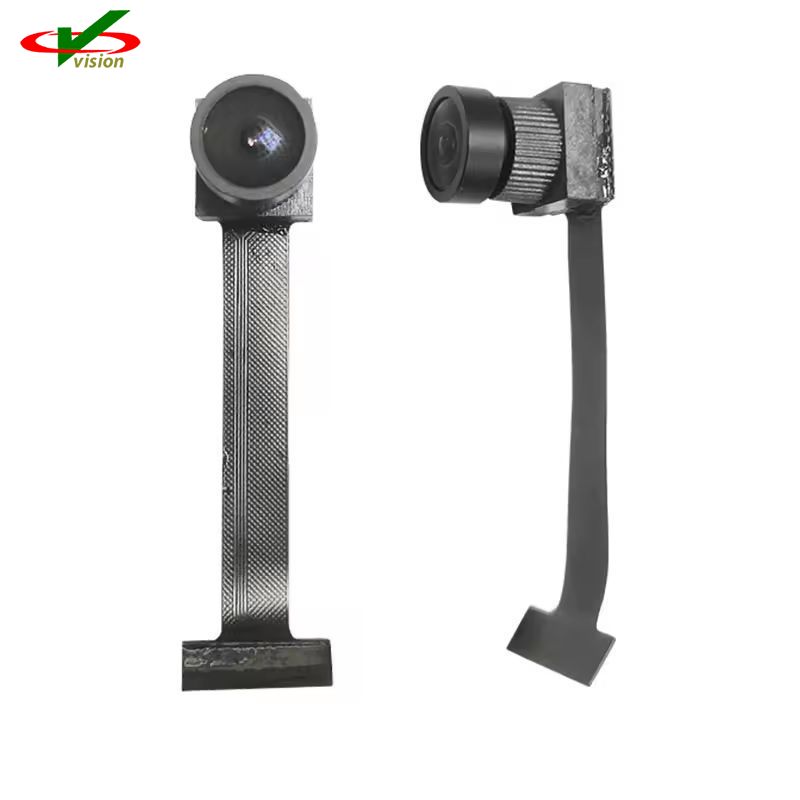

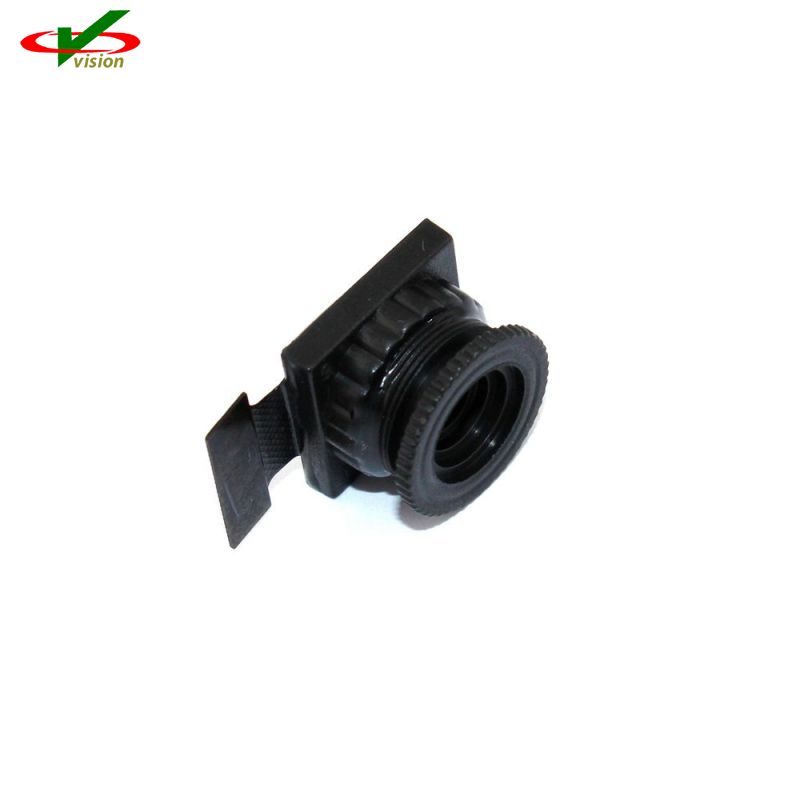

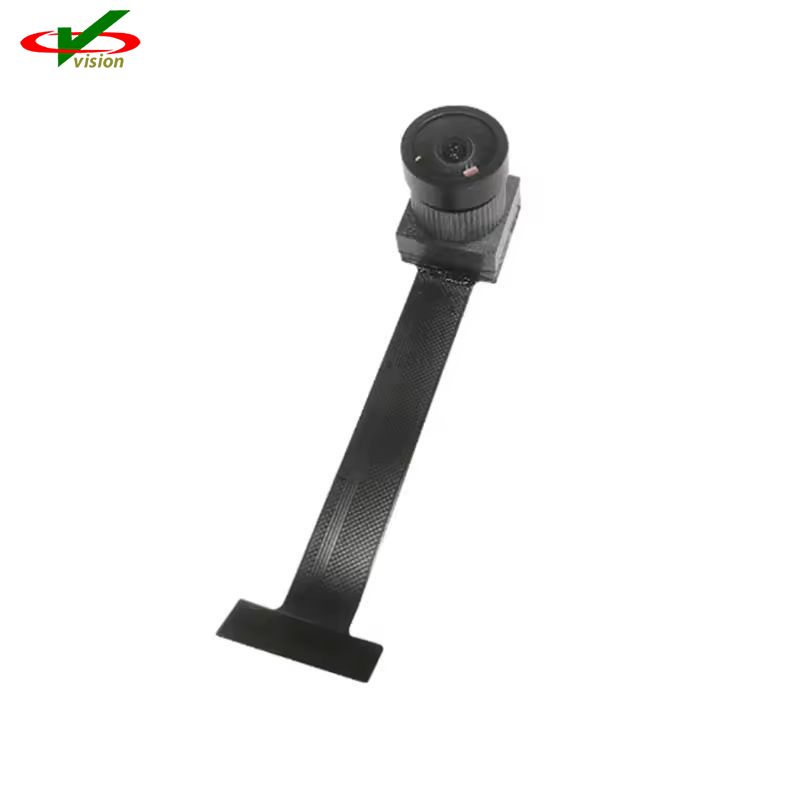

2MP HD CMOS-sensor MT9D111 kaameramoodul on 1/3,2-tolline 2-megapiksline CMOS-pildiandur koos integreeritud täiustatud kaamerasüsteemiga. Kaamerasüsteemil on mikrokontroller (MCU) ja täiustatud pildivooprotsessor (IFP) koos reaalajas JPEG-koodriga. See sisaldab ka programmeeritavat üldotstarbelist I/O moodulit (GPIO), mida saab kasutada välise autofookuse, optilise suumi või mehaanilise katiku juhtimiseks.
Mikrokontroller haldab kõiki kaamerasüsteemi komponente ja määrab anduri südamikule peamised tööparameetrid, et optimeerida IFP-sse sisestatavate töötlemata pildiandmete kvaliteeti.
Anduri tuum koosneb 1668 x 1248 pikslist koosnevast aktiivsest pikslite massiivist, programmeeritavast ajastus- ja juhtimisahelast, sealhulgas PLL-i ja välise välklambi tugi, automaatse nihke korrigeerimise ja programmeeritava võimendusega analoogsignaalahelast ning kahest 10-bitisest A/-st.
D-muundurid (ADC). Kogu süsteemil kiibil (SOC) on üliväike energiavajadus ja suurepärane jõudlus hämaras, mis sobib eriti hästi mobiilsete rakenduste jaoks.
| Parameeter | Väärtus | |
| Optiline formaat | 1/3,2-tolline (4:3) | |
| Täiseraldusvõime | 1600x1200 pikslit (UXGA) | |
| Piksli suurus | 2,8mx2,8m | |
| Aktiivne pikslite massiivi ala | 4,73 mm x 3,52 mm | |
| Katiku tüüp | Elektrooniline rull-luuk (ERS) globaalse lähtestusega | |
| Maksimaalne kaadrisagedus | 15 kaadrit sekundis täiseraldusvõimega, 30 kaadrit sekundis eelvaaterežiimis, (800x600) |
|
| Maksimaalne andmeedastuskiirus/ meisterkell |
80 MB/s 6 MHz kuni 80 MHz |
|
| Toitepinge | Analoog | 2,5V-3,1V |
| Digitaalne | 1,7V-1,95V | |
| I/O | 1,7V-3,1V | |
| PLL | 2,5V-3,1V | |
| ADC eraldusvõime | 10-bitine, on-die | |
| Vastuvõtlikkus | 1,0/lux-sek (550nm) | |
| Dynamic range | 71 dB | |
| SNR MAX | 42,3 dB | |
| Energiatarve | 348 mW kiirusel 15 kaadrit sekundis, täiseraldusvõime | |
| 223 mW kiirusel 30 kaadrit sekundis, eelvaaterežiim | ||
| Töötemperatuur | -30°C kuni +70°C | |
| pakett | Palja need | |
• DigitalClarity™ CMOS-pilditehnoloogia
• Suurepärane jõudlus hämaras
• Ülimadala võimsusega, odav
• Sisemine ülemkell, mille genereerib kiibil olev faasiluku ostsillaator (PLL)
• Elektrooniline rull-luuk (ERS), progressive scan
• Integreeritud pildivoo protsessor (IFP) ühe stantsiga kaameramooduli jaoks
• Automaatne kujutise korrigeerimine ja täiustamine, sealhulgas objektiivi varjutuse korrigeerimine
• Suvaline kujutise detsimeerimine antialiasiga
• Integreeritud reaalajas JPEG-kooder
• Integreeritud mikrokontroller paindlikkuse tagamiseks
• Kahejuhtmeline jadaliides, mis võimaldab juurdepääsu registritele ja mikrokontrolleri mälule
• Valitav väljundandmete vorming: ITU-R BT.601 (YCbCr), 565RGB, 555RGB, 444RGB, JPEG 4:2:2, JPEG 4:2:0 ja töötlemata 10-bitine
• FIFO väljund andmeedastuskiiruse ühtlustamiseks
• Programmeeritav I/O pöördekiirus
• Ksenooni ja LED-välgu tugi kiire särituse kohandamisega
• Paindlik tugi välise autofookuse, optilise suumi ja mehaanilise katiku jaoks
