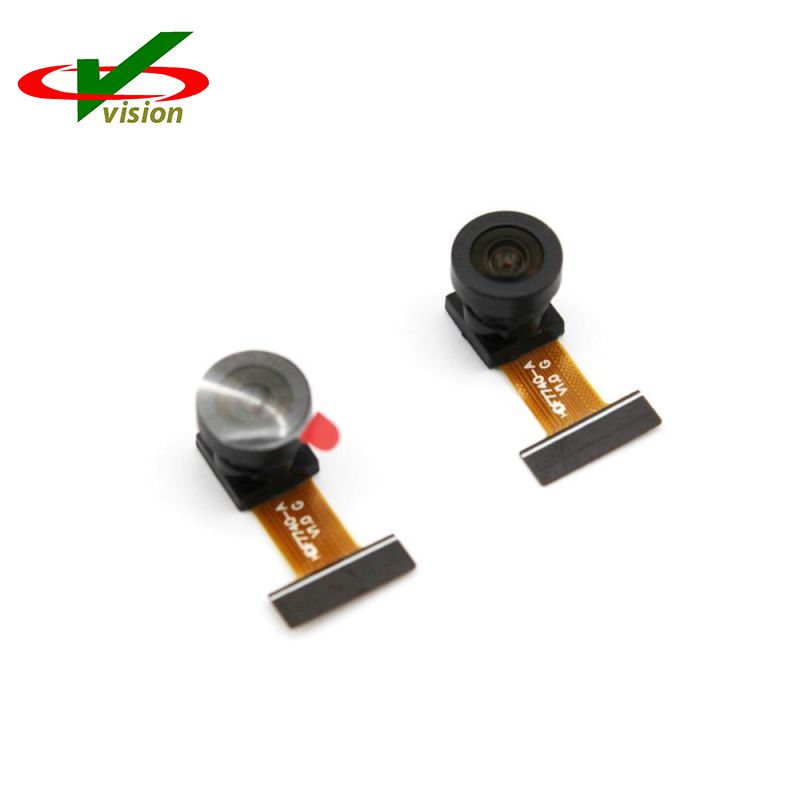

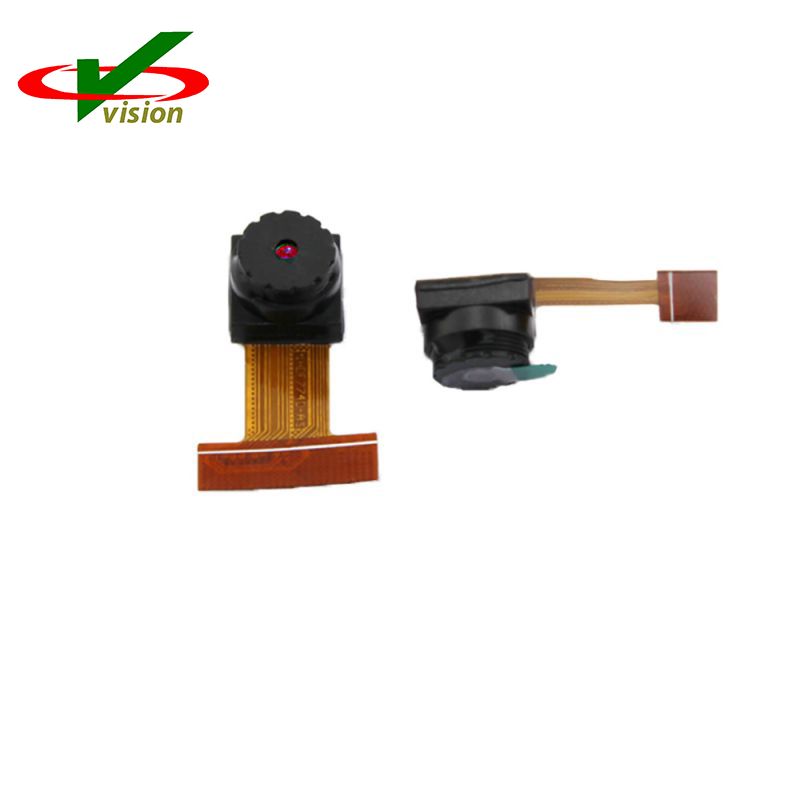

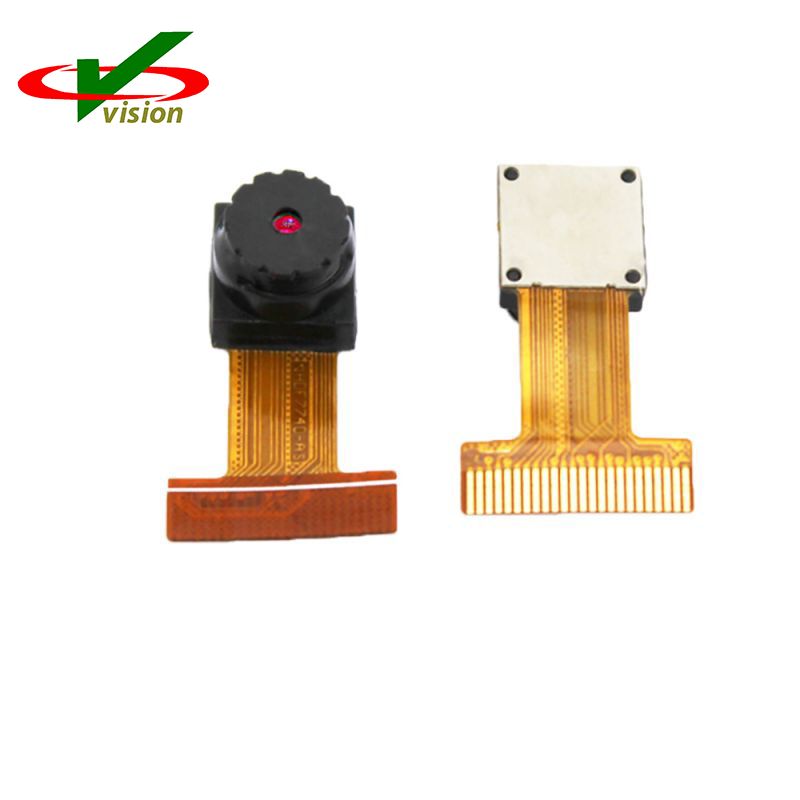

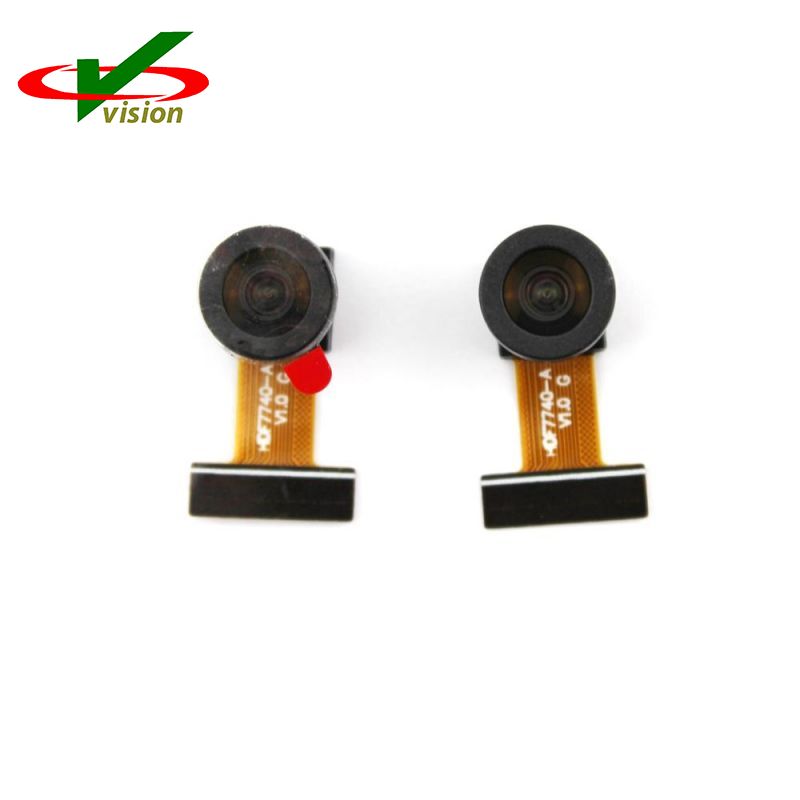

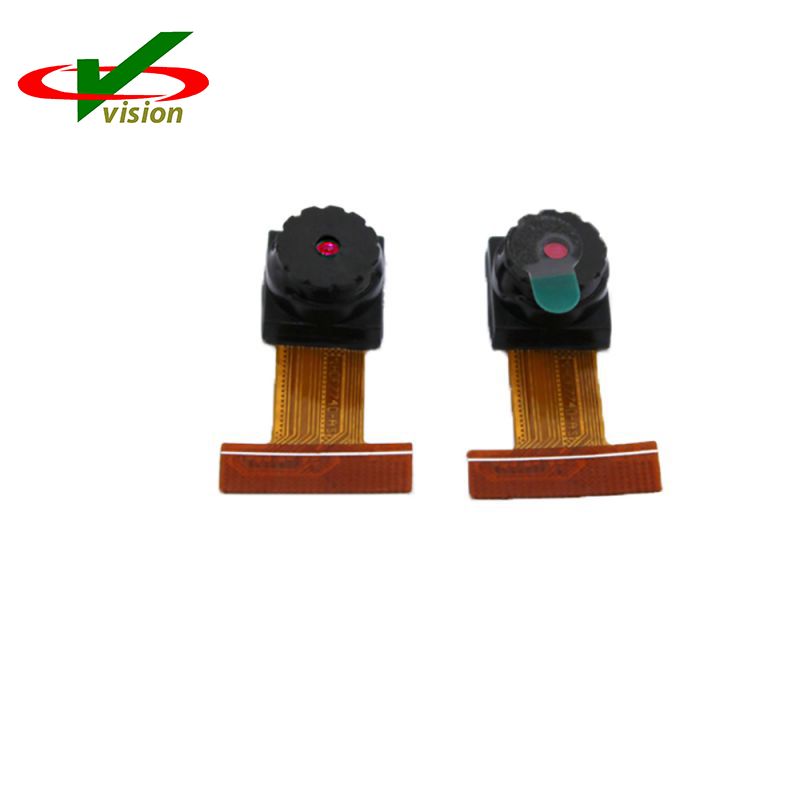

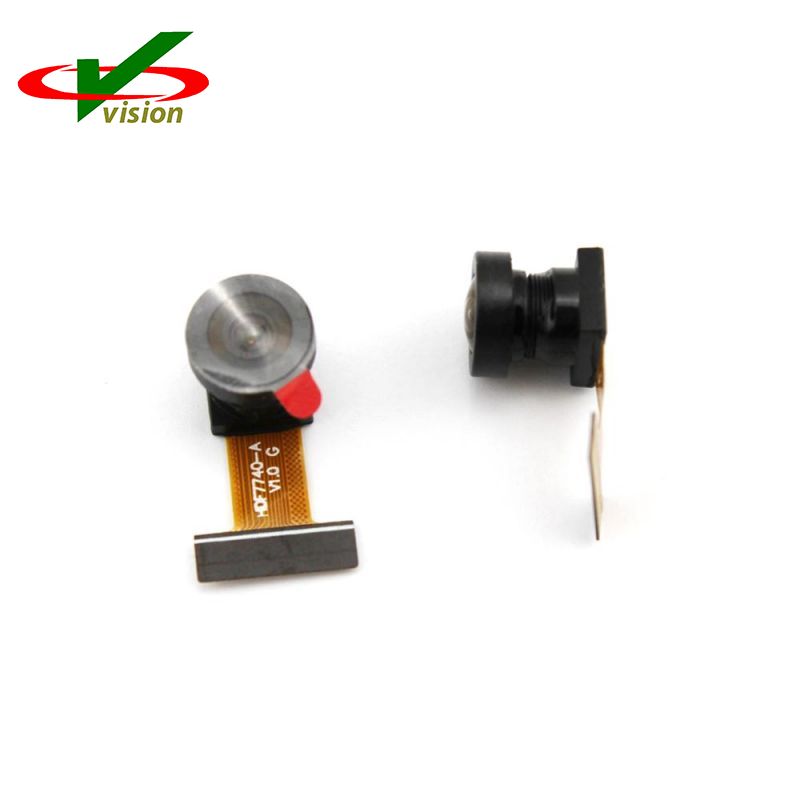

Väike Cmos VGA OV7740 kaameramoodul

Väike CMOS VGA OV7740 kaameramoodul võib töötada kiirusega 60 kaadrit sekundis (fps) VGA eraldusvõimega ja 120 kaadrit sekundis QVGA eraldusvõimega ning kasutaja saab täielikult kontrollida pildikvaliteeti, vormindamist ja väljundandmete edastamist.

Väike CMOS VGA OV7740 kaameramoodul toetab digitaalse video paralleelporti ja pakub täiskaadrilisi, alamrempinguid, aknaga või skaleeritud 8-bitiseid/10-bitisi RAW RGB- ja 8-bitisi YUV-pilte.

640x480 väikese CMOS VGA OV7740 kaameramooduli omadused:

1. väljundvormingute tugi: RAW RGB ja YUV

2. piltide suuruste tugi: VGA, QVGA, CIF ja mis tahes väiksemad suurused

3. musta päikese tühistamise toetus

4. sisemise ja välise kaadri sünkroonimise tugi

5. standardne SCCB jadaliides

6. digitaalse videopordi (DVP) paralleelväljundi liides

7. sisseehitatud ühekordne programmeeritav (OTP) mälu

8. kiibil olev faasiluku ahel (PLL), sisseehitatud 1,5 V regulaator südamiku jaoks

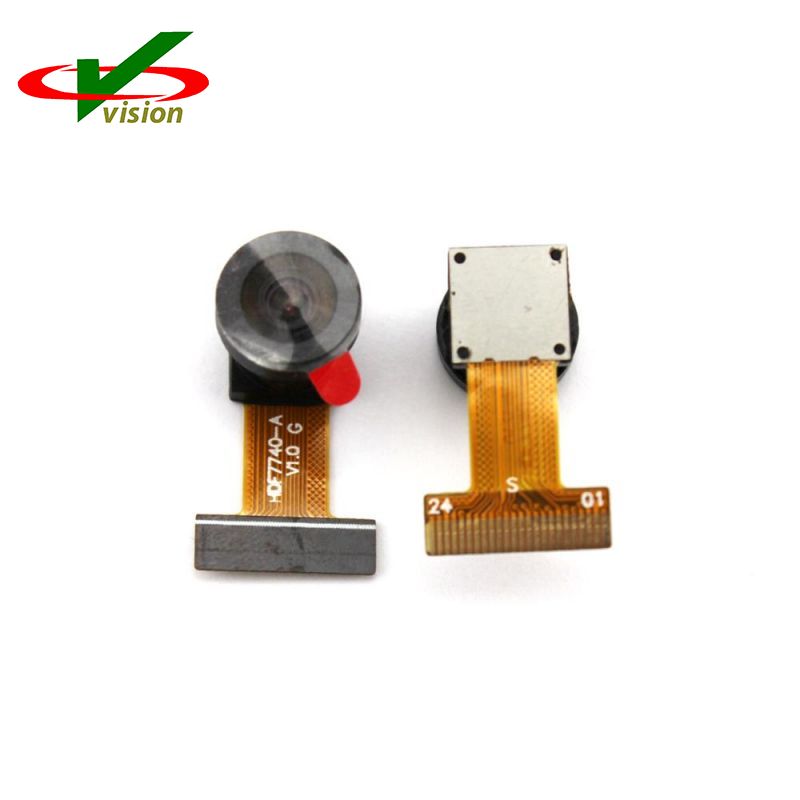

24pin Gold Finger Small CMOS VGA OV7740 kaameramooduli võtmete spetsifikatsioonid

Massiivi suurus: 656 x 488

Toiteallikas:

südamik: 1,5 VDC ± 5%

analoog: 3,3 V ± 5%

I/O: 1,7 ~ 3,47 V

Temperatuurivahemik: tööaeg: -30°C kuni 70°C

Stabiilne pilt: 0°C kuni 50°C

Väljundvorming: – 8-/10-bitised RGB toorandmed – 8-bitine YUV

Objektiivi suurus: 1/5"

Sisend taktsagedus: 6 ~ 27 MHz

Maksimaalne pildiedastuskiirus:

VGA (640x480): 60 kaadrit sekundis

QVGA (320 x 240): 120 kaadrit sekundis

Tundlikkus: 6800 mV/(Lux-sek)

Maksimaalne särituse intervall: 502 x tROW

Piksli suurus: 4,2 μm x 4,2 μm

Pildi pindala: 2755,2 μm x 2049,6 μm

Pakendi mõõdud: 4185μmx4345μm
